În video-ul de mai sus prezint cum poți modifica busbar-ul Victron Linx Power In să suporte siguranțe Mega Fuse.
Cuprins
- De ce vreau să modific Victron Linx Power In
- Prezentare și unboxing Victron Linx Power In
- Ce am nevoie pentru modificare și cum fac montajul
De ce vreau să modific Victron Linx Power In
În ecosistemul de busbar-uri Linx de la Victron avem 2 busbar-uri, unul fiind Linx Distributor, care suportă montarea de siguranțe fuzibile de tip Mega Fuse și Linx Power In, căruia nu ii poți monta siguranțe de acest tip. Problema este că Linx Distributor este semnificativ mai scump decât Linx Power In, primul fiind undeva la 1200 ron iar celălalt în jur de 700 ron. Linx Distributor mai are în plus și o plăcuță electronică care monitorizează siguranțele și trimite notificare către platforma de la Victron dacă s-a ars vreo siguranță. Eu personal nu am nevoie de această funcționalitate, dar am nevoie să montez siguranțe pe busbar așa că prefer să economisesc niște bani și să modific Linx Power In să suporte siguranțe Mega Fuse.
Prezentare și unboxing Victron Linx Power In

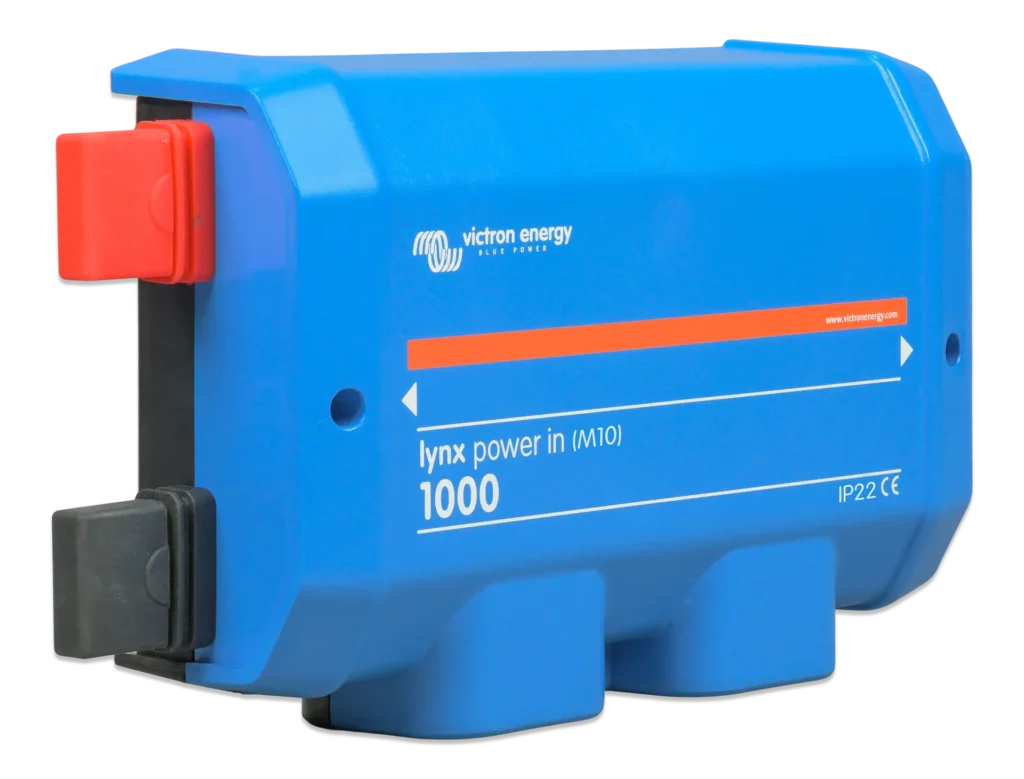

Linx Power In este un busbar de la Victron care suportă 1000 amperi și care are marele avantaj de a fi modular, astfel că poți extinde sistemul ușor dacă vrei să adaugi mai multe baterii pe viitor. Dezavantajul este că nu suportă siguranțe Mega Fuse și are doar 4 conexiuni.
În cutie vine cu un abțibild de rezervă care poate fi utilizat dacă îl montezi în altă orientare, ceea ce mi se pare o atenție mare la detalii din partea Victron.
Ce am nevoie pentru modificare și cum fac montajul
Pentru a modifica Linx Power In avem nevoie de următoarele:
– 4 șuruburi de inox M8 lungime 30mm
– 12 șaibe M8 tot de inox
– 4 șaibe grower
– 8 piulițe M8 tot inox
Aici se găsește Victron Linx Power In și cu aceste accesorii incluse, gata de a fi modificat. Și aici siguranțe Mega Fuse Victron atât la bucata cat și la set de 5 bucăți.
Capacul se desface ușor, el fiind prins în doar două șuruburi.

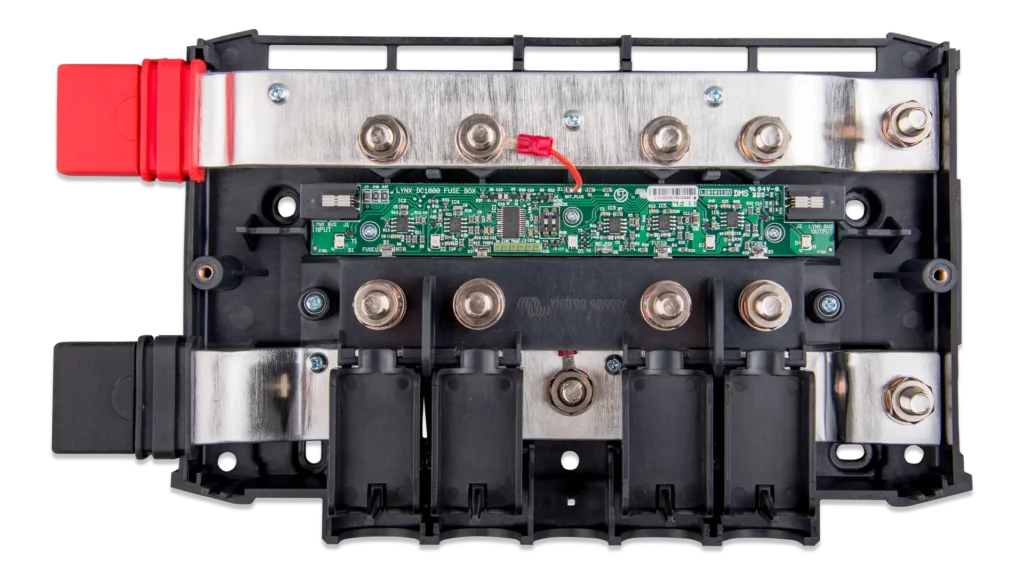

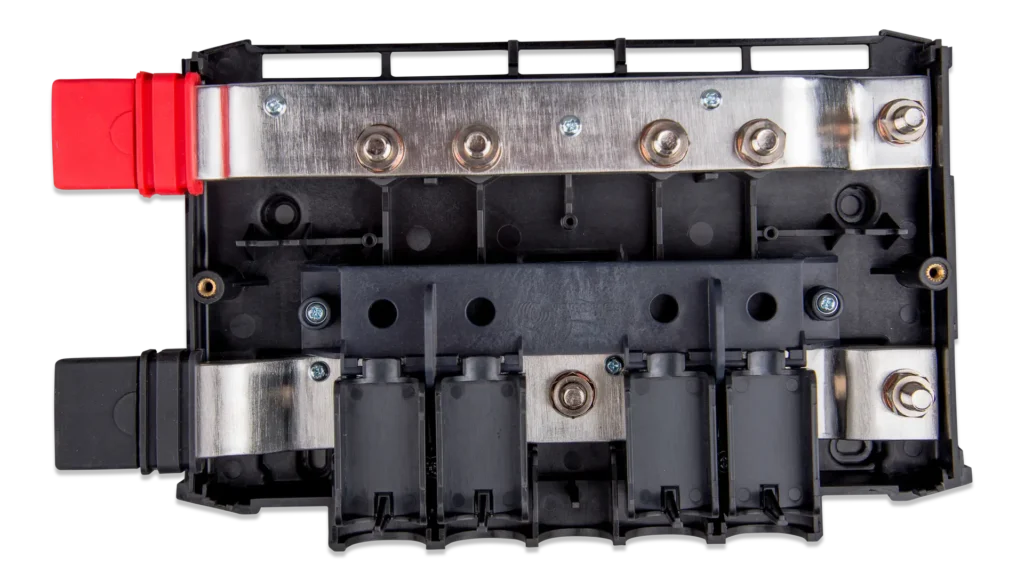

După cum se poate vedea după desfacere Linx Power In este practic identic cu Linx Distributor, mai puțin lipsa plăcuței electronice și a șuruburilor care permit montarea de siguranțe Mega Fuse.
Demontăm suportul de plastic care separă busbarul de plus de cel de minus. Acesta este prins în 4 șuruburi.
Sub suportul de plastic se pot vedea cele 4 locașuri în care vom introduce șuruburile de 30mm M8.

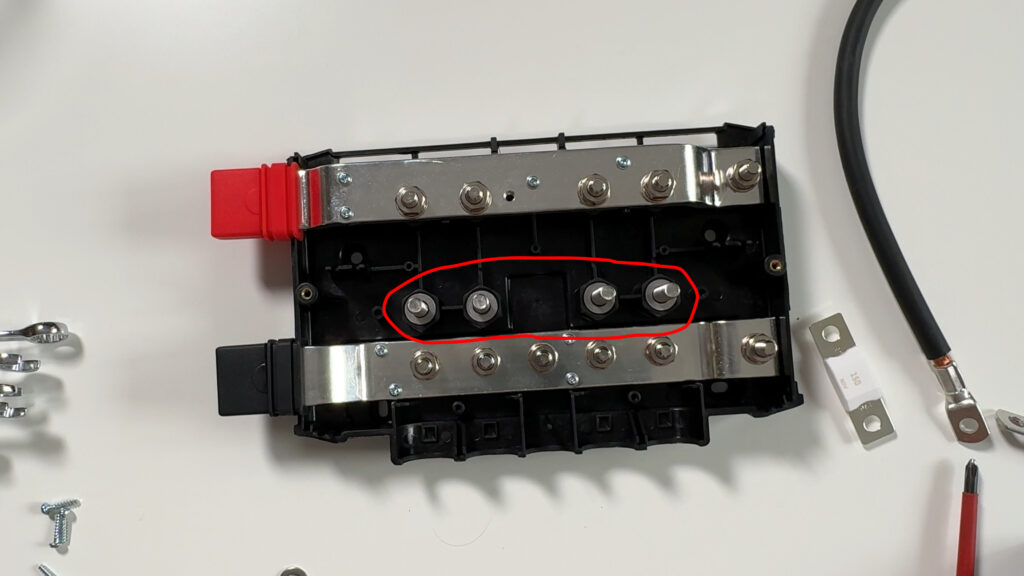

Introducem șuruburile și apoi câte o șaibă pe fiecare

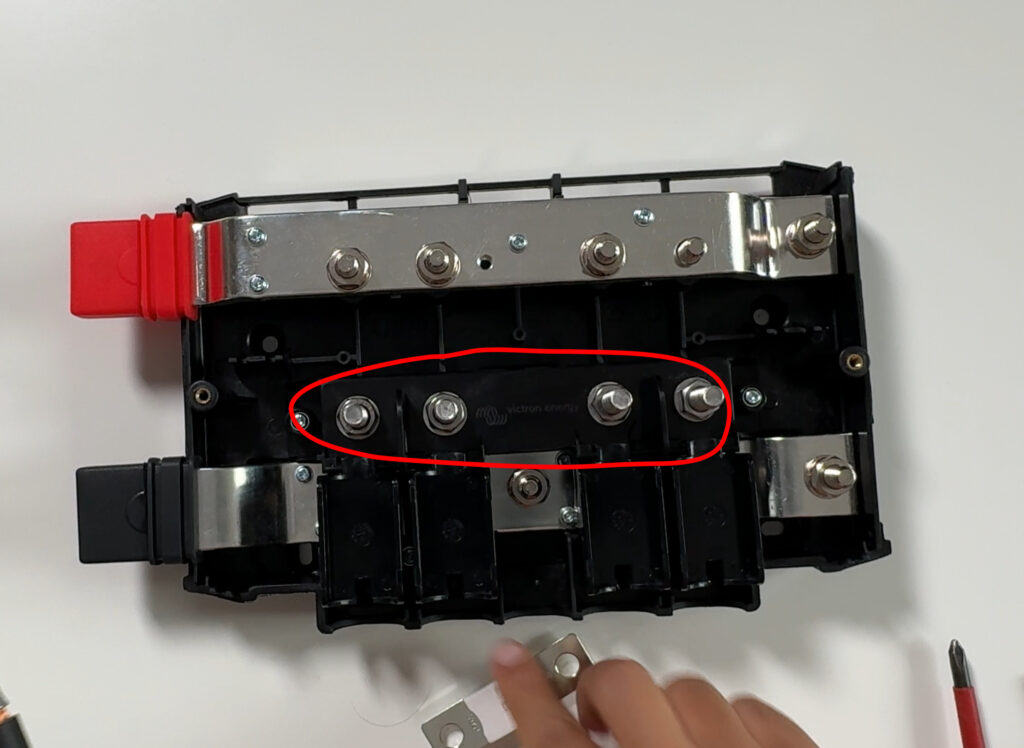

Apoi montăm la loc suportul de plastic și mai așezăm o șaibă și o piuliță peste fiecare șurub, pe care le strângem strângem.

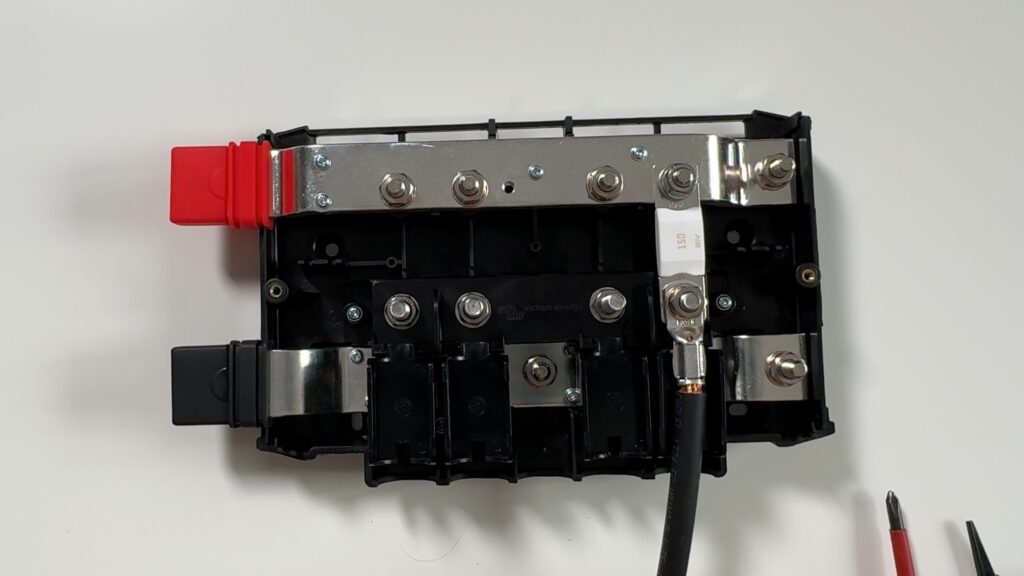

Apoi putem monta siguranțele Mega Fuse, peste care punem o șaibă simplă și o șaibă grower și strângem cu o piuliță.
La șuruburile care vin direct pe busbar se recomandă un cuplu de 14Nm. presupun că putem folosi același cuplu și pentru piulițele care strâng siguranța în partea de jos.
